FG-620 Troqueladora rotativa
Sistema de troquelado rotativo con funciones de corte total y semicorte, capaz de cortar, hendir y eliminar desperdicios de manera eficiente en etiquetas, rótulos, tarjetas y cajas plegablesLa troqueladora rotativa automática, está equipada con un sistema de eliminación de desperdicios, es ideal para etiquetas colgantes y cajas plegables. El plegado, troquelado, eliminación de desperdicios y limpieza de perforaciones se realizan en una sola pasada.
Es capaz de realizar corte total y semicorte mediante troqueles flexibles ajustables. Su rápido cambio de formato y fácil manejo optimizan la producción, eliminando la necesidad de grapado posterior. Perfecta para procesos de acabado postimpresión.
Características
- Ajuste rápido y eficiente de formatos
- Sistema integrado de troquelado con eliminación automática de desperdicios
- Diseño optimizado para manejo por un solo operario
- Velocidad de producción de hasta 4.000 hojas/hora
- Precisión constante de ±0.2 mm
- Compatible con materiales de 400 g/m² (0.5 mm) usando troqueles flexibles y hasta 600 g/m² (0.8 mm) con troqueles grabados
Aplicaciones
- Etiquetas colgantes
- Etiquetas
- Cartas
- Naipes
- Cartones plegables

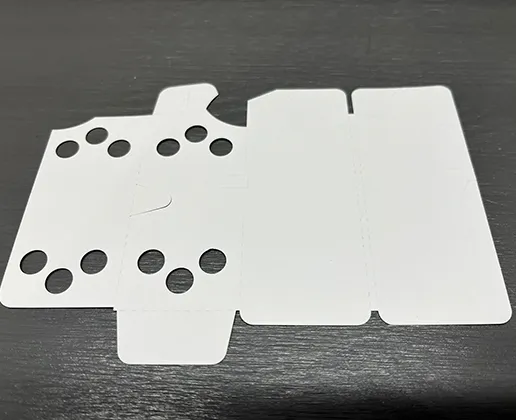

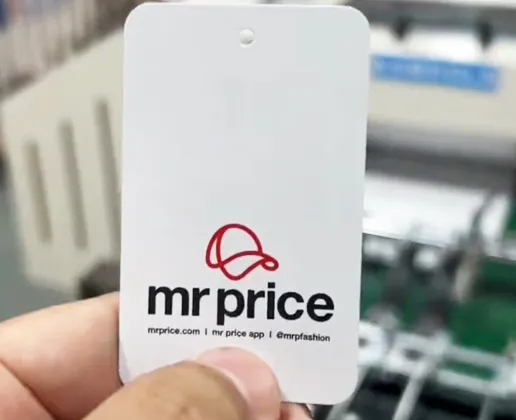

Muestras
Flujo del proceso
1.Alimentación de hojas
2.Troquelado
3.Retirado de desperdicios
4.Productos terminados
Componentes principales

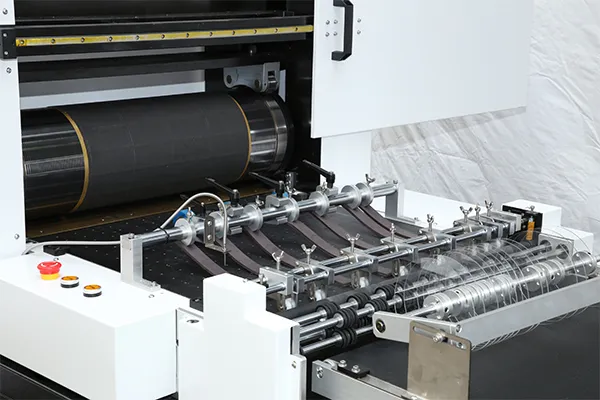

Unidad de troquelado y eliminación de desperdicios

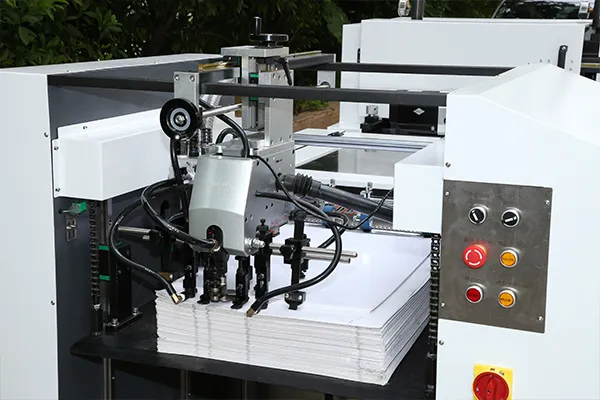

Sección de alimentación
Especificaciones técnicas
| Modelo | |
|---|---|
| Tamaño máximo de troquel grabado | 620 × 650 mm |
| Tamaño mínimo de troquel grabado | 160 × 160 mm |
| Tamaño máximo de hoja | 620 × 650 mm |
| Tamaño mínimo de hoja | 200 × 200 mm |
| Tamaño mínimo de pieza troquelada | 35 × 35 mm |
| Grosor del papel | De 0.1 a 0.48 mm |
| Velocidad | 4000 hojas por hora |
| Precisión de troquelado | ±0.2 mm |
| Margen mínimo de hoja | 10-15 mm |
| Margen mínimo para separación de desperdicios | 4 mm |

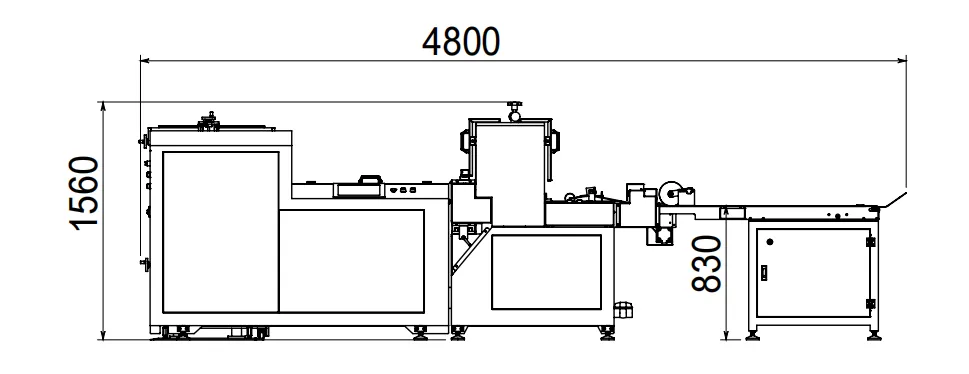

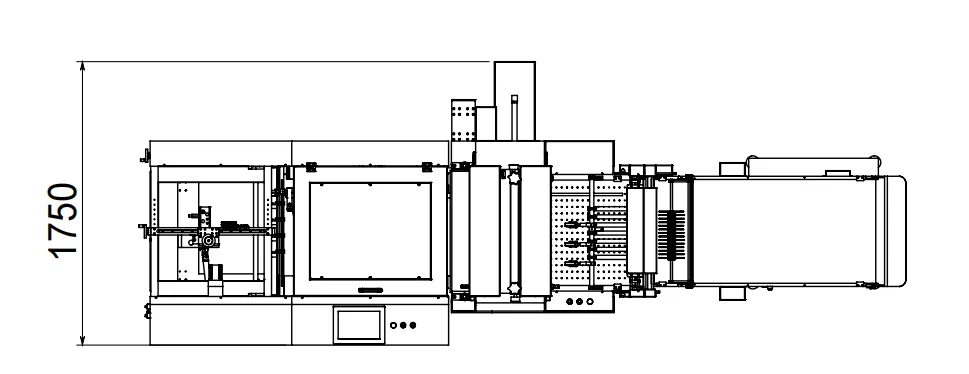

| Dimensiones | 4700 × 1750 × 1560 mm |
| Peso | 2500 kg |
| Fuente de alimentación | Trifásico, 380 V |
| Potencia instalada | 10 kW |
