FG-420 Troqueladora rotativa
Sistema de troquelado rotativo con funciones de corte total y semicorte, diseñada para realizar operaciones de corte, hendido y separación de desperdicios en etiquetas, rótulos, tarjetas y cajas plegablesEspecialmente diseñada para aplicaciones en etiquetas colgantes y cajas plegables, esta troqueladora rotativa incorpora funciones combinadas de hendido, troquelado, eliminación de residuos y limpieza de orificios dentro de un proceso integrado.
El sistema admite corte completo y medio corte mediante la configuración de troqueles flexibles. Ofrece tiempos de preparación reducidos, operación simplificada y acabados listos para su uso final, sin operaciones adicionales de fijación. Ideal para trabajos de troquelado postimpresión que requieren precisión y flexibilidad.
| Troqueles compatibles | Troqueles opcionales |
|---|---|
| Troqueles flexibles | Troqueles grabados |
Características
- Cambio rápido de formato para una transición eficiente entre trabajos
- Sistema integrado de troquelado y separación de desperdicios en un solo proceso
- Compatible con sistemas de entrega rápida que permiten operación por un solo operario
- Velocidad máxima de producción de hasta 4000 hojas/hora
- Precisión de troquelado de ±0.2 mm
- Gramaje admitido: hasta 450 g/m² (0.48 mm) con troqueles flexibles y hasta 600 g/m² (0.8 mm) con troqueles grabados
Aplicaciones

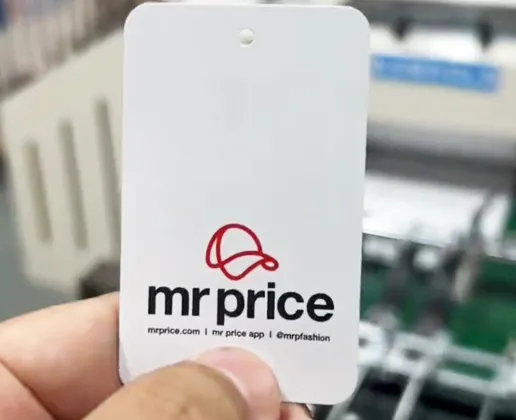

- Etiquetas colgantes
- Etiquetas
- Cartas
- Naipes
- Cartones plegables
Muestras
1.Alimentación de hojas
2.Troquelado
3.Retirado de desperdicios
4.Productos terminados
5.Recolección
- Componentes principales
- Configuraciones opcionales del sistema de entrega

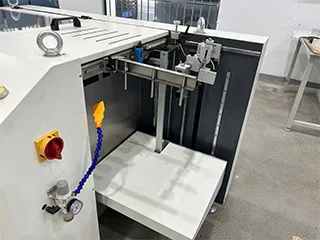

Sección de alimentación

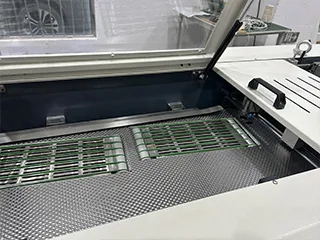

Sección de guiado del papel

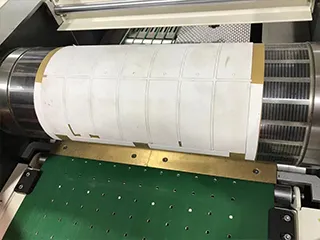

Sección de troquelado

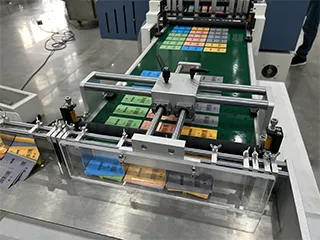

Sección de salida

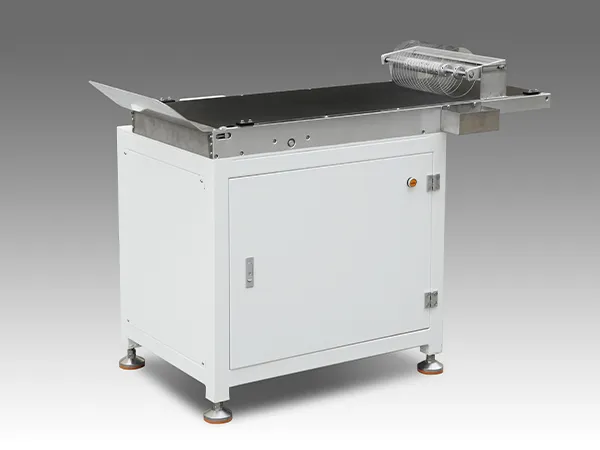

Requiere de dos a tres operarios para el proceso de recolección
- Sistema de entrega con apilado escalonado sobre cinta transportadora

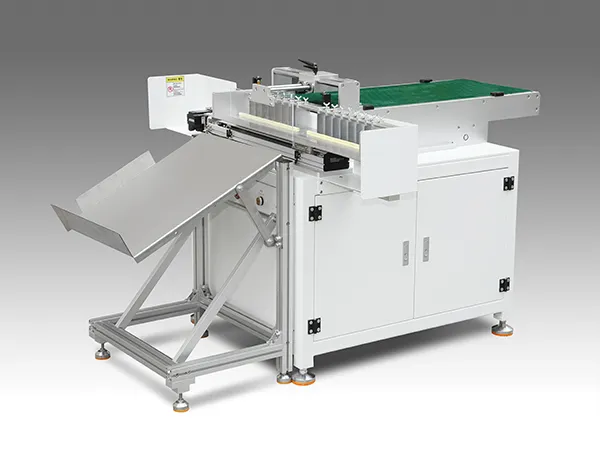

Sistema de entrega modular
- Disminuye de forma considerable la necesidad de personal y la carga operativa
- Mejora la eficiencia general de producción
- La configuración estándar permite el recojo de hasta siete líneas de producto, con cantidad ajustable según los requisitos de producción
- Permite el recojo por un solo operario
| Modelo | |
|---|---|
| Tamaño máximo de troquel grabado | 400 × 520 mm |
| Tamaño mínimo de troquel grabado | 160 × 100 mm |
| Tamaño máximo de hoja | 400 × 500 mm |
| Tamaño mínimo de hoja | 200 × 200 mm |
| Tamaño mínimo de pieza troquelada | 32 × 35 mm |
| Grosor del papel | De 0.1 a 0.48 mm hasta 450 g/m2 |
| Velocidad máxima | 4000 hojas por hora |
| Margen mínimo de hoja | De 10 a 15 mm |
| Margen mínimo para separación de desperdicios | 3 mm |

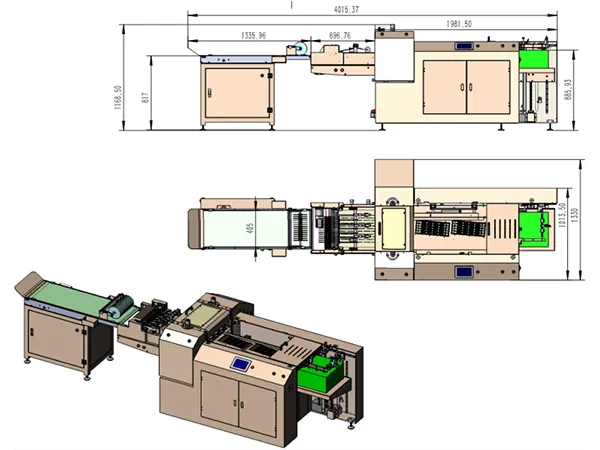

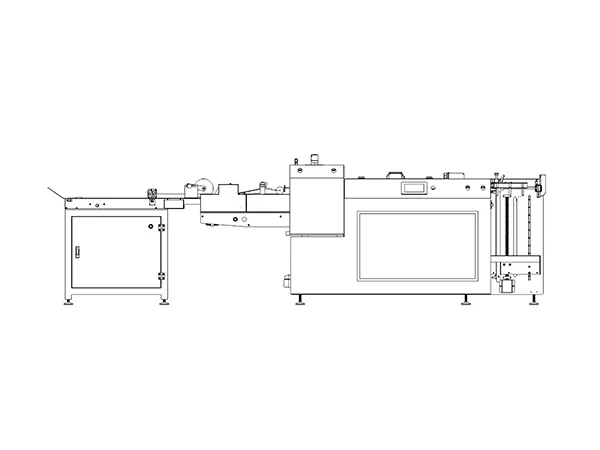

| Dimensiones | 3900 × 1850 × 1400 mm |
| Peso | 1500 kg |
| Fuente de alimentación | Trifásico, 380 V |
| Potencia instalada | 8 kW |
