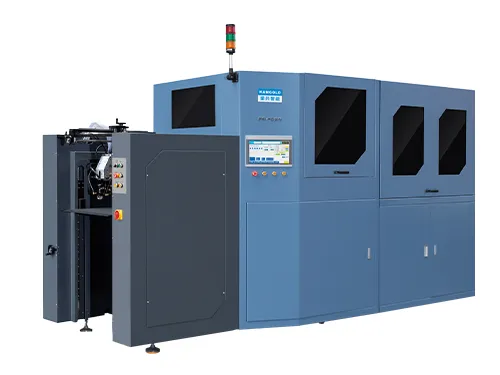

FC-520/800 Troqueladora plana
La troqueladora plana automática con separador de desperdicios, ideal para el procesamiento de tarjetas, etiquetas, cajas plegables y productos de cartónIntegra los procesos de hendido, troquelado, limpieza de perforaciones, expulsión de residuos y conteo en un único proceso continuo, maximizando la productividad y reduciendo operaciones secundarias.
Equipada con un calibrador electrónico y sistema de alimentación servo, garantiza una alimentación estable y de alta precisión. Los ajustes de registro en los cuatro lados se realizan desde pantalla táctil, permitiendo cambios rápidos y una puesta en marcha eficiente. La descarga puede configurarse con apilado escalonado o transportador modular, optimizando el flujo de producción y reduciendo la intervención manual.
Características
- Sistema integrado de troquelado y expulsión de desperdicios, con eliminación automática de residuos en perforaciones y bordes
- Eliminación total de desperdicios en perforaciones de 3 mm
- Las piezas troqueladas salen listas, sin necesidad de grapado adicional
- Sistema de detección automática de errores de registro en trabajos de impresión digital
- Utiliza troqueles de madera contrachapada y procesa cartón de hasta 1100 g/m²
- Capacidad productiva de hasta 4000 hojas/hora
- Descarga rápida por cinta, optimizada para operación eficiente con un solo operador

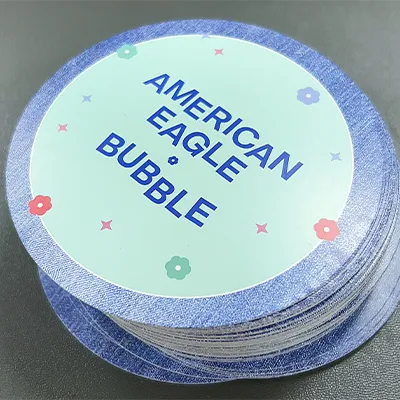

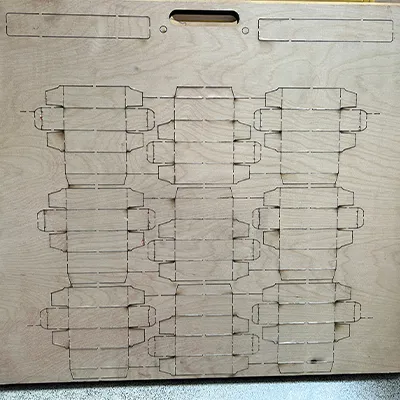

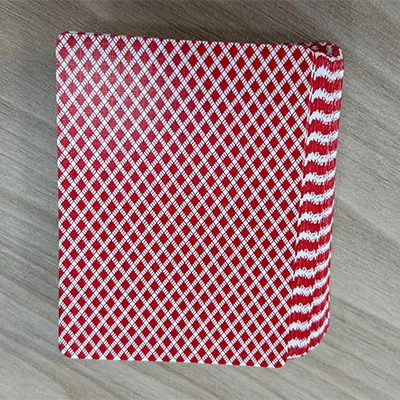

Aplicaciones

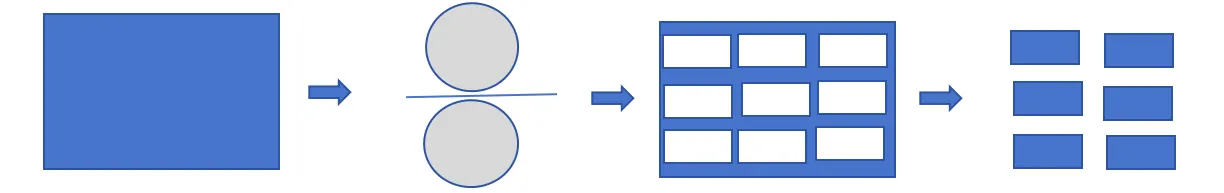

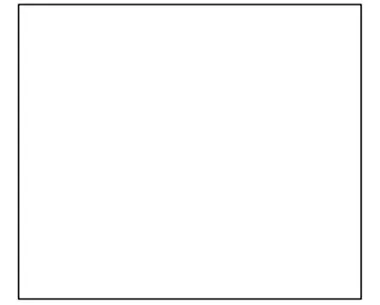

1. Antes del troquelado

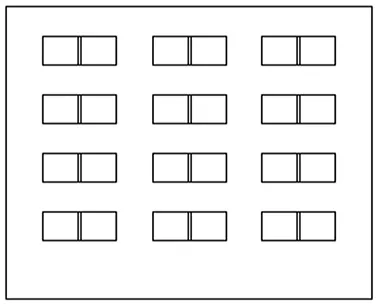

2. Troquelado

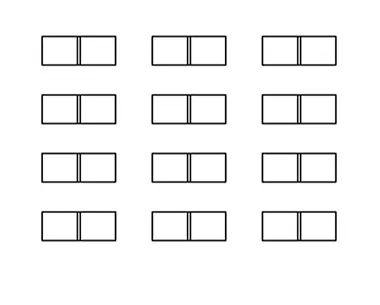

3. Después del troquelado
- Componentes principales
- Configuraciones opcionales del sistema de entrega
Sección de alimentación
Sección de guiado del papel
Sección de troquelado
Sección de retiro de desperdicios
Sección de entrega con cinta/banda modular

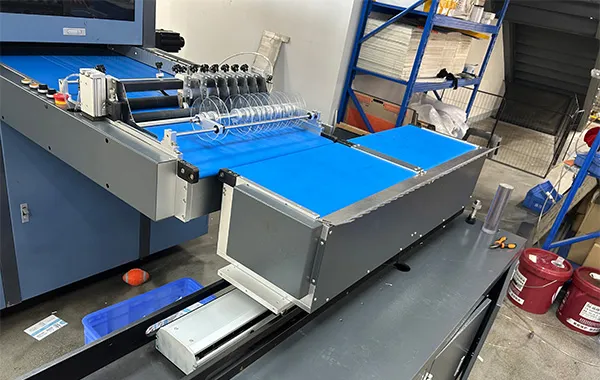

Entrega mediante cinta modular

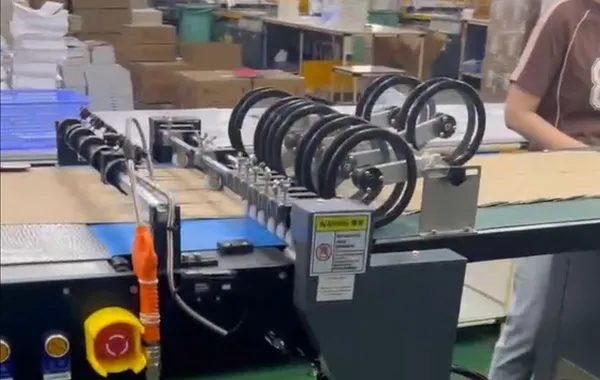

Entrega con apilado escalonado

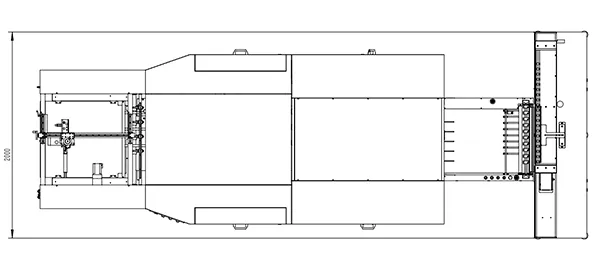

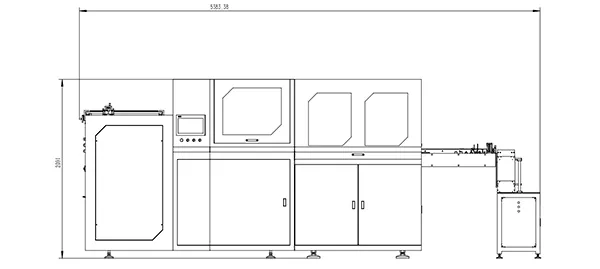

| Modelo | ||
|---|---|---|
| Tamaño máximo de hoja | 520 × 620 mm | 600 × 800 mm |
| Tamaño mínimo de hoja | 300 × 300 mm | 300 × 300 mm |
| Tamaño mínimo de pieza troquelada | 32 × 35 mm | 32 × 35 mm |
| Grosor del papel | De 0.2 a 1.2 mm | De 0.2 a 1.2 mm |
| Velocidad máxima | 4000 hojas por hora | 4000 hojas por hora |
| Precisión de troquelado | ±0.2 mm | ±0.2 mm |
| Margen mínimo de hoja | 12 mm | 12 mm |
| Margen mínimo para separación de desperdicios | 4 mm | 4 mm |
| Dimensiones | 6300 × 1720 × 2100 mm | 7200 × 2000 × 2100 mm |
| Peso | 5600 kg | 6500 kg |
| Fuente de alimentación | Trifásico, 380 V | Trifásico, 380 V |
| Potencia instalada | 20 kW | 22 kW |
